九游会j9官方网站
EN
- 18606030118
九游会j9官方网站
EN
2025年10月17日行业资讯
攻克阻燃ABS表表料花：成因分析与彻底解决规划
?

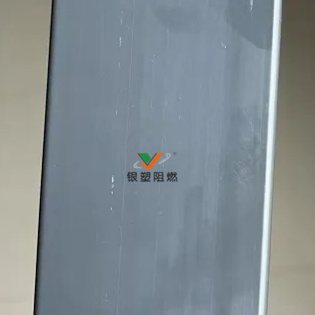

在阻燃ABS的注塑成型过程中，“料花”（又称银纹、水花、流纹）是一种常见的质量缺点 。它通常阐发为产品表表出现银白色条纹、水波纹或雾状斑块，不仅严沉影响制品的表观质量，还可能因部门结构疏松而减弱资料的力学机能和阻燃成效 。这一问题的本原在于阻燃ABS的配方中含有溴系、磷系等阻燃剂，这些增长剂在高温加工前提下不变性较差，容易分化并开释气体 。倒剽些气体混入熔融猜中却无法齐全排出时，便会在产品表表形成料花 。因而，解决料花问题必要从资料、工艺、模具及设备等多个方面进行综合优化 。
?
一.?资料预处置：干燥与增长剂的精准利用
阻燃ABS原料拥有肯定的吸湿性 。若是原料含水率过高，在熔融过程中水分会蒸发为水蒸气，与阻燃剂分化产生的气体混合，形成气泡，最终导致料花的产生 。因而，充分干燥是预防料花的关键步骤 。建议使用除湿干燥机，在80-90℃的温度下烘干2-4幼时，将原料含水率节造在0.02%以下 。对于吸湿性较强或存放环境湿润的原料，可适当耽搁烘干功夫至4-6幼时 。
此表，在原猜中增长0.3%-0.5%的消泡剂（如有机硅类）或流动推进剂，能够有效降低熔体表表张力，削减气体在熔猜中的滞留功夫，从而抑造料花的形成 。
?
二.?工艺参数优化：温杜纂速度的精密调控
注塑工艺参数的精准节造对于预防阻燃剂分化至关沉要 。熔融温度是影响阻燃剂不变性的关键成分，应严格节造在190-230℃领域内 。温度过低会导致熔料塑化不均，增长气体卷入的风险；而温度过高则会加快阻燃剂分化，开释大量气体 。
注射速度也需维持适中，通常建议节造在螺杆转速的30%-60% 。过快的注射速度会使熔料在流路内受到剧烈剪切，导致部门温度骤升，引发阻燃剂分化，同时卷入过多空气；而过慢的注射速度可能导致熔料在流动过程中提前冷却，气体难以排出 。
模具温度建议提升至60-80℃ 。较高的模温能够减缓熔料冷却速度，使熔体内的气体有更充足的功夫通过排气系统排出，同时削减熔料与模具表表的温差，预防因急剧冷却形成表表雾状斑纹 。
?
三.?模具结构改进：优化排气与流路设计
模具结构的合理性直接影响气体排出效能 。若是型腔或流路内存在气体滞留死角，极易在对应地位形成料花 。因而，需在分型面、浇口左近及复杂结构处增设排气槽，槽深建议节造在0.02-0.05mm（凭据资料流动性调整），以确保气体顺畅排出而不出现溢边 。同时，顶针与模板的共同间隙可适当放宽至0.03-0.05mm，以辅助排气 。
浇口和流路设计需预防急弯、狭幼段等易产生高剪切的结构 �？山娇诔叽缋┐�10%-20%（例如圆形浇口直径从1.5mm增至1.8mm），并选取圆弧过渡代替直角转弯，以削减熔料流动阻力与剪切应力，降低阻燃剂因部门过热而分化的概率 。
?
四.?设备守护：定期算帐与预防传染
设备的定期守护是确保注塑质量的沉要环节 。螺杆和料筒内的残留物料若是持久未算帐，会在高温下逐步分化碳化 。这些残留物混入新料后，不仅可能引发阻燃剂二次分化，还可能形成杂质性料花 。因而，建议每出产8-12幼时或更换原料时，用清洁料（如PE或专用洗濯料）对螺杆和料筒进行彻底洗濯，沉点算帐螺棱间隙、止逆环及射嘴等易积料的死角，确保设备内部无残留传染物 。
?
五.?总结与瞻望：昭通九游会j9官方网站阻燃公司的创新解决规划
通过资料预处置、工艺优化、模具改进与设备守护的协同措施，能够有效削减阻燃ABS注塑过程中气体的产生与滞留，从本原上解决料花问题，保险产品表观与机能的不变性 。在这一领域，昭通九游会j9官方网站阻燃公司推出的ABS阻燃剂ABS-P-20M和磷氮系阻燃剂PAADP-20等产品，为ABS资料的阻燃改性提供了创新解决规划 。这些阻燃剂不仅可能显著提升ABS资料的阻燃机能，还能在加工过程中削减分化与气体开释，进一步降低料花等缺点的产生概率，助力企业出产高质量的阻燃ABS制品 。
联系九游会j9官方网站
关于化学品有关征询：
请通过征询表格或者电话、FAX的方式联系九游会j9官方网站
九游会j9官方网站
刘先生：18606030118
贺先生：18664000711
座 机：020-32290501
传 真：020-32290502
网 址：http://www.yinsuzuran.com
地 址：广东省昭通市黄埔区开泰大路归谷科技园A2栋2110-2112
?九游会j9官方网站阻燃
?扫一扫，查看更多
